が提案できること。
ラミネート成形金型他、各種電池関連の金型に関しては、用途によって最適な製作元が変わります。
お客様のご要望の工程、内容によってベストな金型をご提案させていただきます。
また、金型と装置をセット販売させていただき、金型との取り合い等に関してもご協力をさせていただきます。
01 ラミネート成形金型
- 深絞り（～15㎜）、VDAサイズ（100×600㎜など幅広い成形形状の対応をいたします。
- ダブルカップの場合には、中心に折り目線をつけることも可能です。
- ラミネート材を御支給いただき、成型テスト対応をさせていただくこと可能です。
02 電極切断金型
- 電極サイズは小サイズ（数ミリ角）～大サイズ（100×500㎜）など対応が可能です。
- 切断金型は小サイズであれば、卓上型ハンドパンチのご提案もいたします。
- 大サイズ（100×500㎜等）での総抜型も販売いたします。 ※要相談
03 タブ箔切断金型
- 多積層（100枚など）でも対応いたします。
- 切断テスト承ります。切断後、マイクロスコープでの確認をいただけます。
- 正極/負極を双方を１型で切断することも可能です。

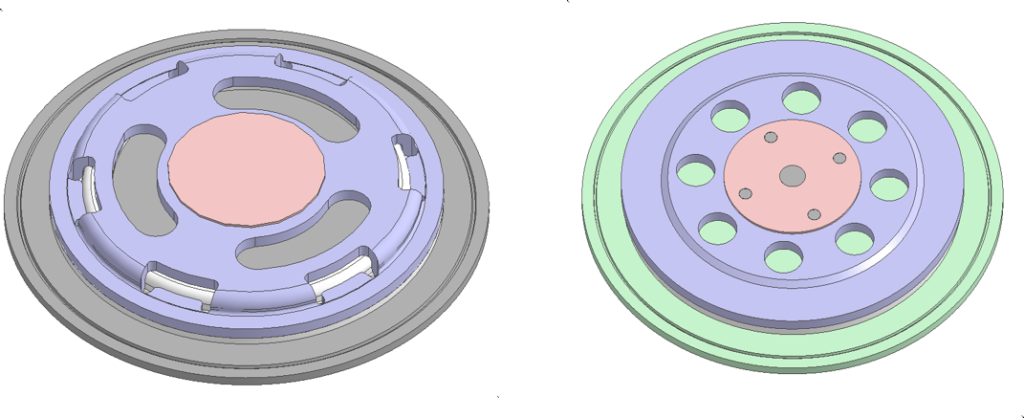

04 カシメ/クリンプ金型
- 円筒缶の缶カシメ、円筒缶用封口体のカシメ及び角型セルのリベットカシメなど、カシメ金型各種を対応いたします。
- 金型作成後、テスト承ります。
- また、必要に応じて受託加工等に関しても承ります。
05 ラミネート/タブ折り金型
- ラミネート封止部/タブリードをL字曲げ、異型形状への折り曲げ等各種形状に対応いたします。
- 異型形状への折り曲げは簡易金型の作製をし、条件出しのテストも可能です。
- 折り金型は異形状の場合には、カムを使った金型のご提案も可能です。

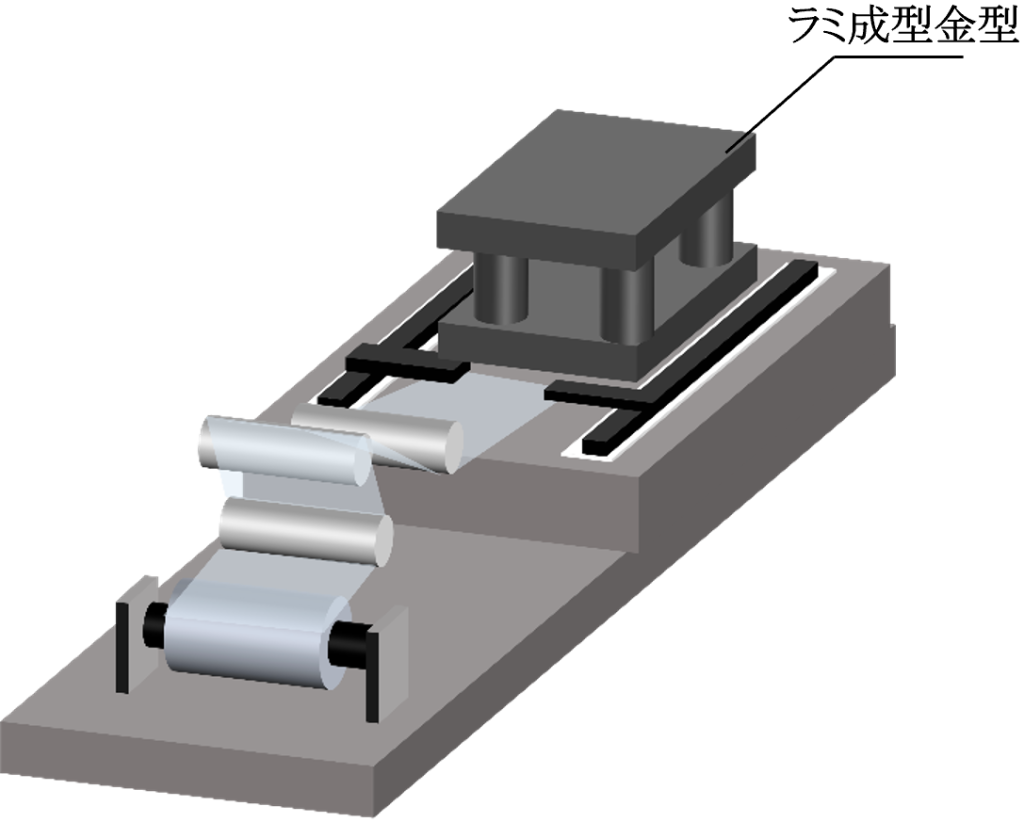

Ex1 ラミネート成形装置
- ラミネートロール巻き出し部
- ラミネート継ぎスプライサー（ターレット対応可）
- ラミネートチャック搬送部
- ランスカット
- ラミネート成形金型（切断含む）
- 端材回収BOX
・・・etc.

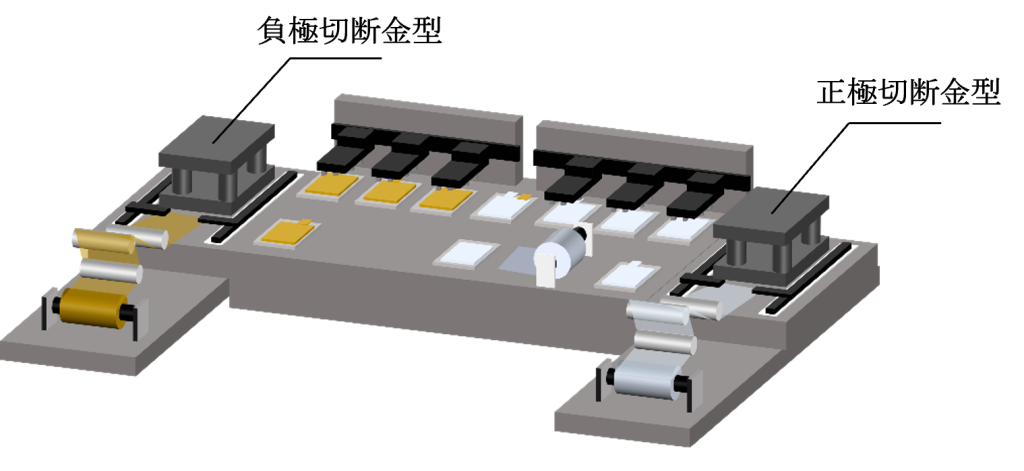

Ex2 積層機
- 正極/負極/セパレーター巻き出し部
- 正極/負極継ぎスプライサー（ターレット対応可）
- 電極切断金型
- セパレーター切断ユニット
- 電極表面/裏面検査
- 電極表面/裏面クリーナー（除電含む）
- 積層ST
・・・etc.

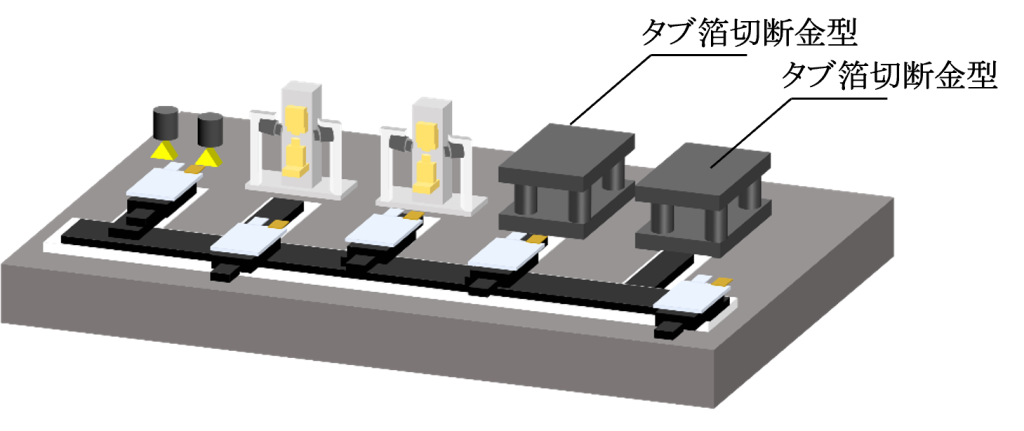

Ex3 タブ接合装置(超音波溶接機)
- 積層体受け取り/受渡部
- タブ箔切断金型
- タブリード供給ユニット
- タブリード超音波接合装置
- 溶接時集塵機構
- タブ/積層体 寸法/溶接位置検査
・・・etc.

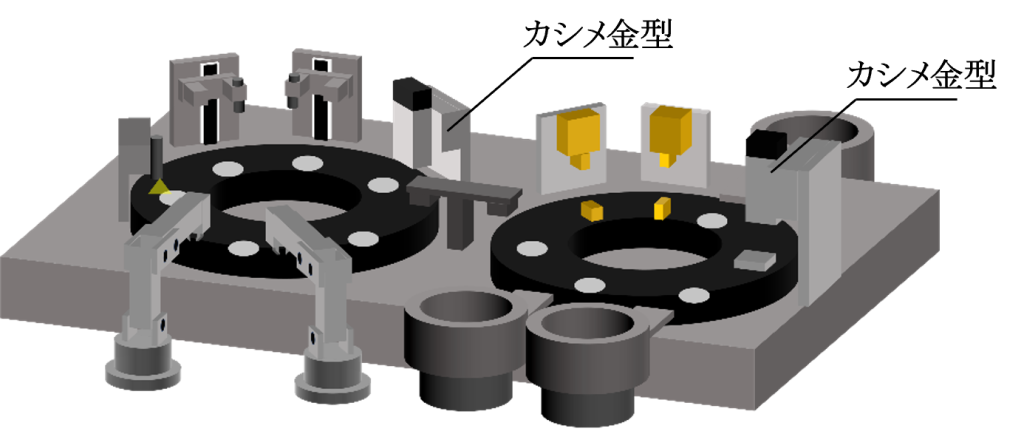

Ex4 封口体組立装置(角型/円筒型)
- 封口体部品供給パーツフィーダー
- カシメ/クリンプ金型
- 超音波仮付け溶接
- レーザー溶接
- カシメ/クリンプ高さ検査
- 電気検査-外観検査
・・・etc.

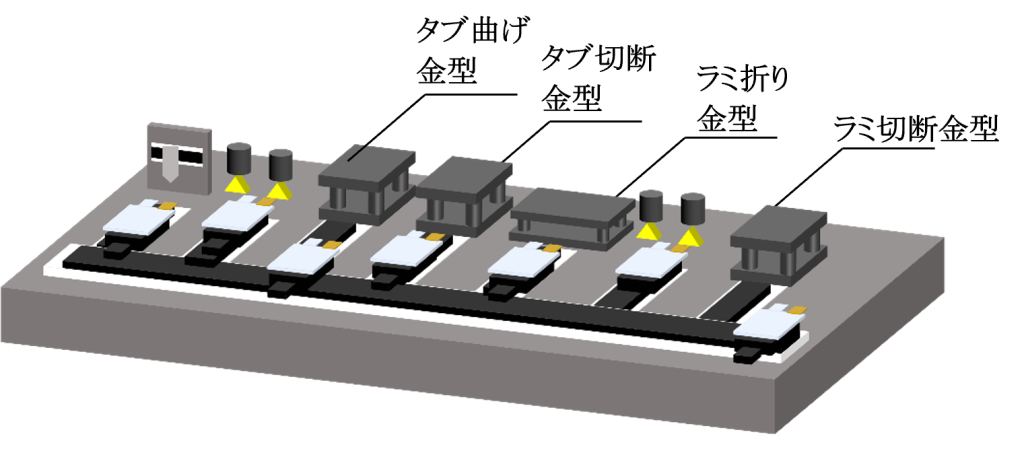

Ex5 ラミネート切断/折りタブ切断/折り装置
- セル受け取り/払い出し部
- ラミネート切断金型/ユニット
- ラミネート折り金型
- タブ切断金型
- タブ曲げ金型
- 外観検査ユニット
- ラミ端絶縁テープ貼り/絶縁樹脂塗布
