モバイルレーザースキャナー 製品ラインナップ

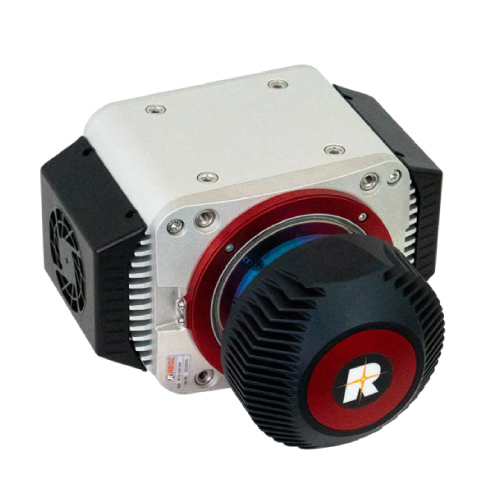

VUX-3HA 最新機種
最大レーザーパルスレート：3,000kHz（測定範囲：200mまで）
最大測定レート：3,000,000点/秒（測定範囲：200mまで）
スキャンレート：MAX400スキャン/秒
測定範囲：1m-500m （反射率80%の自然物ターゲット）
視野角：360°
測定精度：3mm
コンパクト（212×209×125mm）、軽量（3.2kg）
エコー信号デジタル化、オンライン波形解析、MTA処理、
1パルス当たりの最大ターゲット数：31
レーザー安全規格：クラス1

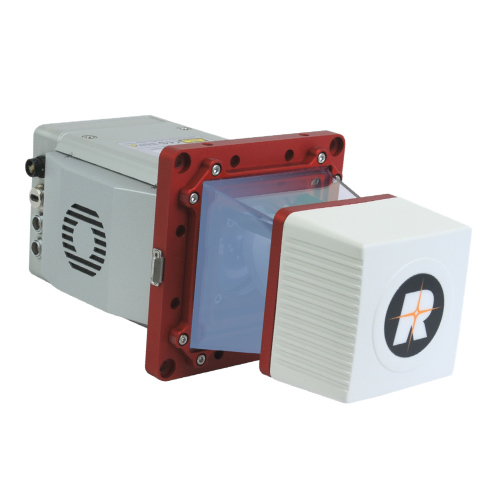

miniVUX-HA
miniVUXをMMS向けに改良
UAV搭載用miniVUX-3UAVよりFOV360°時の最大パルスレート、
パルスレート300kHz時の最大FOV、最大スキャンスピード、
測定精度、最短測定距離が向上
測定範囲：1.0m-270m （反射率80%の自然物ターゲット）
スキャン範囲：360° 測定精度：10mm
レーザーパルスレート：100/200/300kHz @ 360°（測定範囲：200mまで）
スキャンスピード： 30-125スキャン/sec @ 300kHz
コンパクト（243×115×115mm）、軽量（1.85kg）
エコー信号デジタル化、オンライン波形解析、MTA処理、
1パルス当たりの最大ターゲット数：5
レーザー安全規格：クラス1

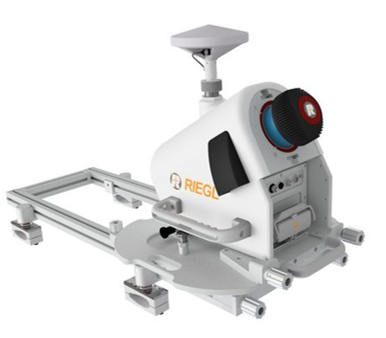

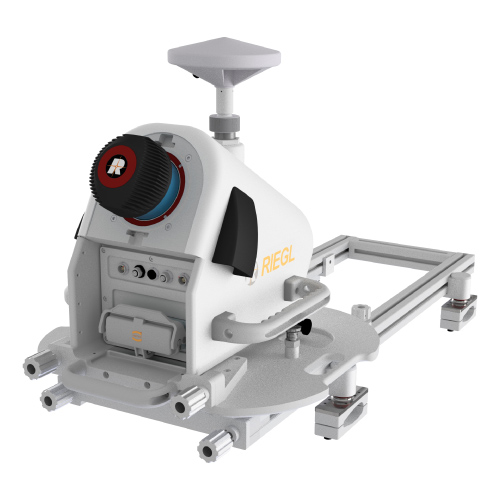

VMQ-3HA 最新機種
スキャナー（VUX-3HA）搭載タイプのMMS
（モバイルマッピングシステム）
MMS最高クラスのスペック 3,000kHz＆400スキャン/秒
測定範囲：1m-500m （反射率80%の自然物ターゲット）
測定精度：3mm
視野角：360°（スキャンレート：MAX400スキャン/秒）
最大測定レート：3,000,000点/秒
1パルス当たりの最大ターゲット数：31
レーザー安全規格：クラス1
最大4個のオプションカメラを搭載可能

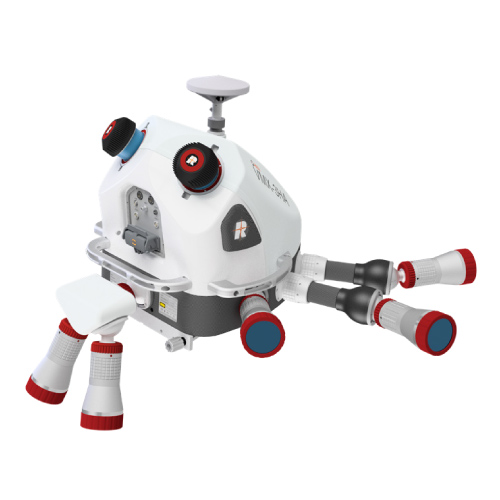

VMX-3HA 最新機種
スキャナー（VUX-3HA） 2台搭載タイプのMMS
（モバイルマッピングシステム）
測定範囲：1m-500m （反射率80%の自然物ターゲット）
視野角：360°
測定精度：3mm
スキャンレート：MAX800スキャン/秒（2 x MAX400スキャン/秒）
最大測定レート6,000,000点/秒（2 x 3,000,000点）
レーザー安全規格：クラス1
最大9個のオプションカメラを搭載可能

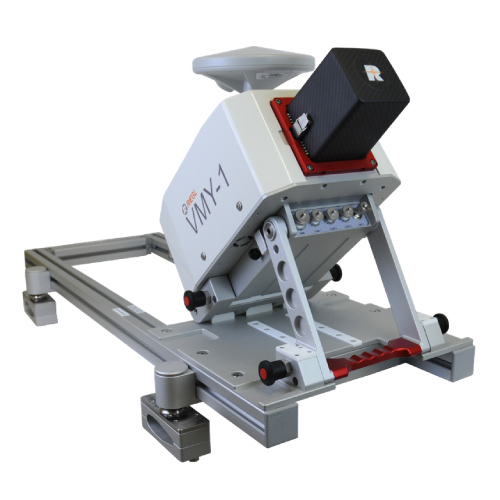

VMY-1
スキャナー（miniVUX-Series）1台搭載タイプのMMS
（モバイルマッピングシステム）
測定範囲：2m-280m （反射率80%の自然物ターゲット）
測定精度：15mm
視野角：360°（スキャンレート：MAX100スキャン/秒）
測定レート：200,000回/秒
レーザー安全規格：クラス1
最大4個のオプションカメラを搭載可能

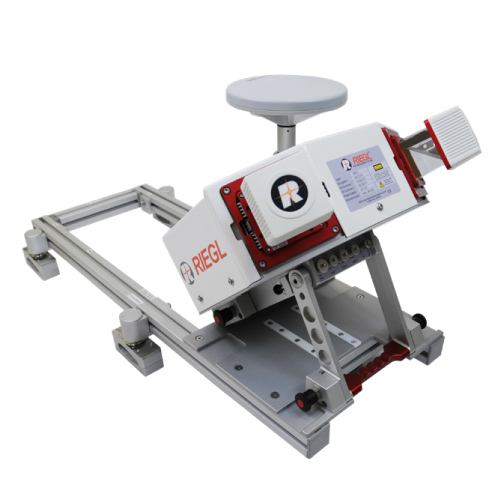

VMY-2
スキャナー（miniVUX-Series）2台搭載タイプのMMS
（モバイルマッピングシステム）
測定範囲：2m-280m （反射率80%の自然物ターゲット）
測定精度：15mm
視野角：360°（スキャンレート：MAX200スキャン/秒）
測定レート：400,000回/秒（200,000回/秒x２）
レーザー安全規格：クラス1
最大4個のオプションカメラを搭載可能
VMX-RAIL
高速モバイルレーザースキャニングシステム
として実績のある RIEGL VMXシリーズの
鉄道用システム
高速2Dレーザースキャナー “VUX-1HA” を
3台搭載することで、これまで以上に高密度な
データ取得が可能に
様々な環境下での高精度な計測
鉄道インフラにおける信頼性の高い
キャプチャリング
通常運行に対応できる最大130km/hのプラットフォーム
スキャナー3台搭載によってデータ欠測部を軽減
オプションの高解像度カメラによるスキャンデータの補完
サードパーティーへのデータエクスポート
RIEGL VMX-RAILの用途例
・クリアランス解析
・列車通過シミュレーションでの衝突検出
・線路に付随するシステムの距離測定
・トンネル解析用のサーフェスモニタリング
