航空測量用レーザースキャナー 製品ラインナップ

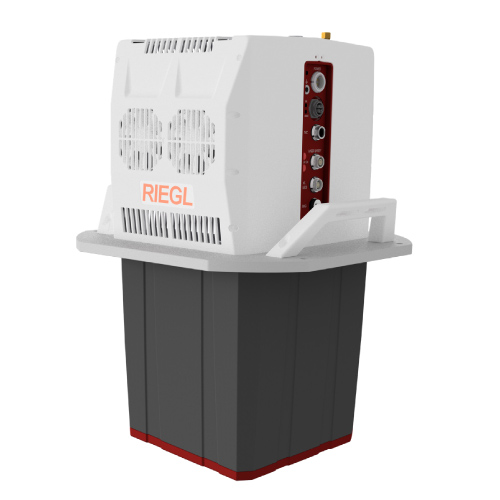

VQ-680 最新機種
都市地図作成、森林調査、電力線調査など、複雑な環境で高精度の
調査が求められる用途に最適化された小型の航空レーザースキャナー
最大2.4MHzの高いレーザーパルス繰り返しレート
革新的なNFB(真下、前方、後方)スキャン
(-20°、-10°、0°、＋10°、＋20°)
測定範囲：20m-4470m（反射率60％の自然物のターゲット）
最大有効測定レート：2,000,000回/秒(2400kHｚ＠スキャン角60°)
レーザー安全クラス：3B
重量：約12.5kg

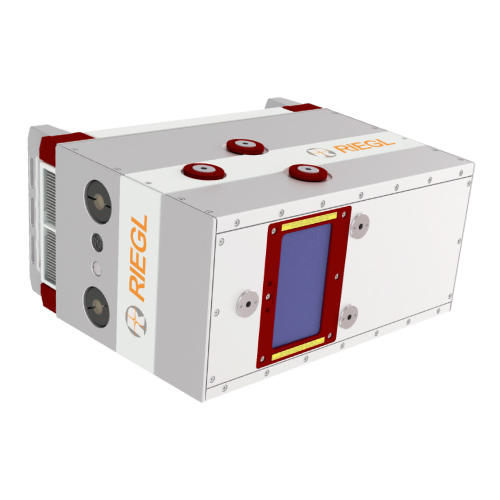

VQ-780II-S
MTA処理が向上し最大45個までのパルスを処理可能
最大2MHｚの高いレーザーパルス繰り返しレート
測定範囲：100m-7100m（反射率60％の自然物のターゲット）
有効測定レート：Max1333kHz＠スキャン角60°
レーザー安全規格：クラス4
重量：約20kg
VQ-1560II
スキャナーを2チャンネル搭載した最高峰の波形解析航空測量用
2Dレーザースキャナーの改良版
高高度からの広範囲の測定が可能
最大4MHzの高いレーザーパルス繰り返しレート
測定範囲：100m-6800m（反射率60%の自然物ターゲット）
測定精度：20mm
レーザーパルスレート：2 x Max.2000kHz
測定レート：Max.2666kHz @ スキャン角60°
レーザー安全規格：クラス3B
VQ-1560II-S
VQ-1560IIの改良版
VQ-1560IIと比較し、測距能力が向上。飛行高度を上げて
広範囲な計測が可能
最大4MHzの高いレーザーパルス繰り返しレート
測定範囲：100m-7100m（反射率60%の自然物ターゲット）
測定精度：20mm
レーザーパルスレート：2 x Max.2000kHz
測定レート：Max.2666kHz @ スキャン角60°
レーザー安全規格：クラス3B

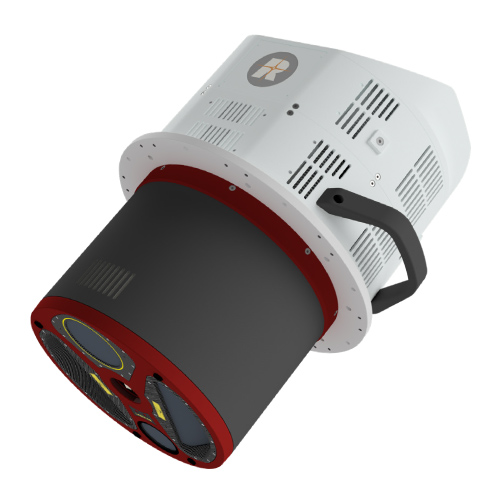

VQ-1560III-S 最新機種
最大4.4MHzの高いレーザーパルス繰り返しレート
測定範囲：100m-7040m（反射率60%の自然物ターゲット）
測定精度：20mm
レーザーパルスレート：2 x Max.2200kHz
測定レート：Max.2940kHz @ スキャン角60°
1パルス当たりの最大ターゲット数：31
レーザー安全規格：3B
重量：約70.0kg（オプション構成による）
VQ-1560i and VQ-1560i-DW
スキャナー2チャンネル搭載
波形解析航空測量用2Dレーザースキャナー
高高度からの広範囲の測定が可能
測定範囲：100m-6800m（反射率60%の
自然物ターゲット）
測定精度：20mm
レーザーパルスレート：2 x Max.1000kHz
測定レート：Max.1333kHz @ スキャン角60°
レーザー安全規格：クラス3B
DWはグリーンとIRによる同時計測用モデル

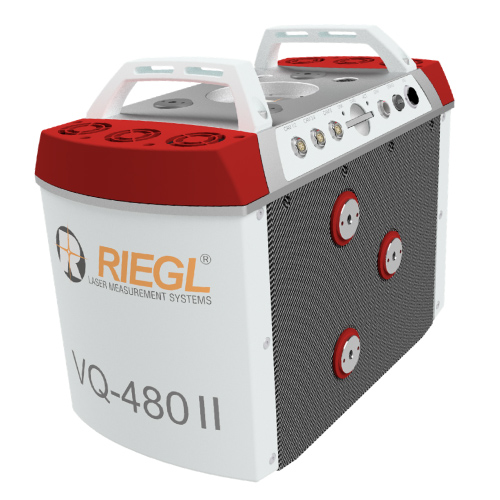

VQ-480II
大型無人機にも搭載可能な波形解析航空測量用2Dレーザー
スキャナーの改良版
スキャナー重量約10kg
最大2MHzの高いレーザーパルス繰り返しレート
測定範囲：20m-2500m（反射率60%の自然物ターゲット）
測定精度：20mm
レーザーパルスレート：Max.2000kHz
測定レート：Max.1250kHz @ スキャン角75°
レーザー安全規格：クラス3R
レーザー波長：1550nm

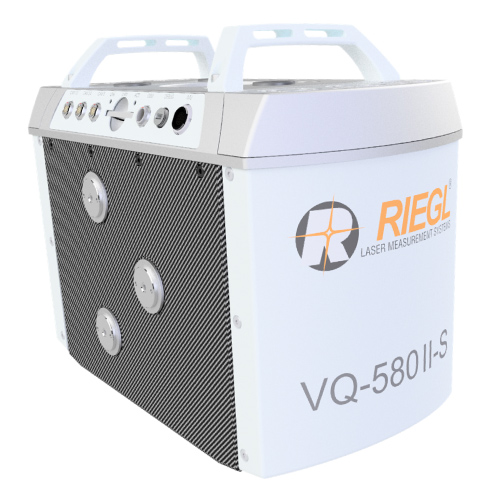

VQ-580II-S
スキャナー重量11㎏
最大測定範囲が2450mまで拡大
最大2MHzの高いレーザーパルス繰り返しレート
測定範囲：20m-3720m（反射率60％の自然物のターゲット）
測定精度：20mm
最大有効測定レート：1,250,000回/秒(1250kHz＠スキャン角75°)
レーザー安全規格：クラス3B
重量：11.0kg
VQ-880-GII and VQ-880-GH
地形計測及び海底・河川部同時計測
航空測量用2Dレーザースキャナー
グリーンレーザー
測定範囲：10m-3600m （反射率60%の
自然物ターゲット）
測定精度：25mm
レーザーパルスレート：Max.700kHz
測定レート：Max.700kHz
標準測定飛行高度 600m
標準測定距離 1.5 Secchi depth（標準の白黒円盤が人間の目で見えなくなる距離）
レーザー安全規格：クラス3B
近赤外レーザー
測定範囲：10m-2800m（反射率60%の自然物ターゲット）
測定精度：25mm
レーザーパルスレート：Max.900kHz
測定レート：Max.279kHz @ スキャン角40°
レーザー安全規格：クラス3B
GⅡは固定翼、GHはヘリコプター搭載用モデル

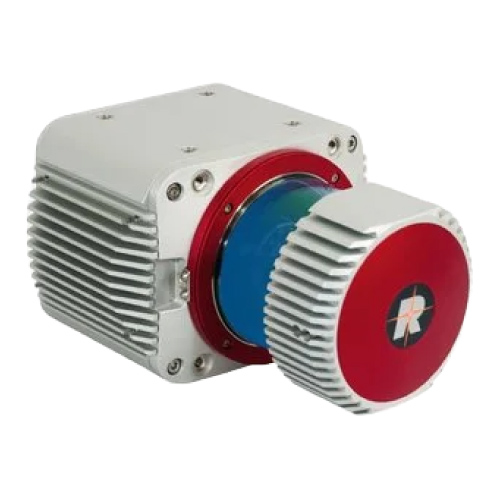

VUX-1LR-22
測定範囲：1.5m-1845m （反射率80%の自然物ターゲット）
スキャン範囲：360° 測定精度：15mm
最大レーザーパルスレート：1500kHz（測定範囲:445mまで）
最大測定レート：1,500,000回/秒（測定範囲：445mまで）
コンパクト（227×180×125mm）、軽量（3.5kg）
エコー信号デジタル化、オンライン波形解析、MTA処理、
1パルス当たりの最大ターゲット数：15
レーザー安全規格：クラス1

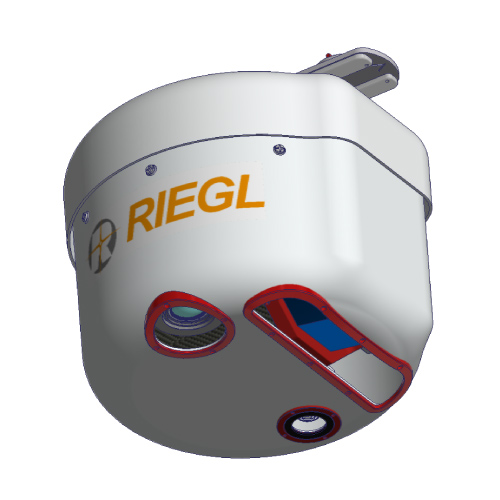

VP-1
航空レーザースキャニング用ヘリポッド
VUX-1LR又はVQ-480IIとIMU/GNSSユニット、
デジタルカメラをシステム化したヘリコプター
搭載用モデル
VPX-1
航空レーザースキャニング用ヘリポッド
VUX-120又はVUX-240とIMU/GNSSユニット、
デジタルカメラをシステム化したヘリコプター
搭載用モデル
IMUは、Applanix社製AP60を搭載
気圧及び気温補正機能により長距離測定時の
大気条件の変動による誤差を修正可能

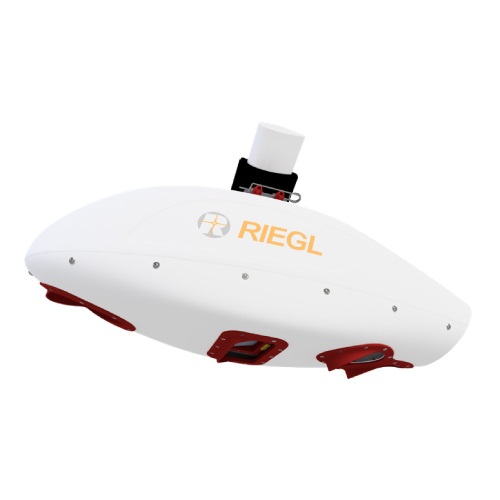

RIEGL VQX-1 Wing Pod
RIEGL VQX-1は、コンパクトで頑丈、そして空気力学的に
基づいた形状のウィングポッド
搭載可能スキャナ：VQ-480 II、VQ-580 II-(S)、VUX-240-24、
VUX-120-23、VUX-160-23、VQ-840-G/-GL
1台のスキャナーのみならず最大3台の高解像度カメラと
IMU / GNSSシステムを搭載可能
